思远半导体整套充电解决方案为iQOO TWS Air真无线耳机带来更高效安全充电体验

作者：system    来源：    发布时间：2023-02-27 16:29    浏览量：
一款续航持久、充电安全有保障的TWS耳机，离不开高性能的充电装置及一套行之有效的充电解决方案的助力，为耳机的充电运行带来更稳定的电流、更合理的过压保护，自身体积还能做得更加小巧，在TWS耳机腔体及充电仓“寸土寸金”的电路板内不占用太多空间。


近日，我爱音频网对iQOO TWS Air真无线耳机进行了拆解，发现耳机充电盒搭载了思远半导体SY8815蓝牙耳机充电仓解决方案，在简化结构的同时，依然能提供合理、可靠的充电方案。此外，耳机机身内部还采用了思远半导体SY8602线性锂电池充电器，拥有高压输出保护功能，可承受高达28V输入电压。下面就让我们来看看详细情况吧。

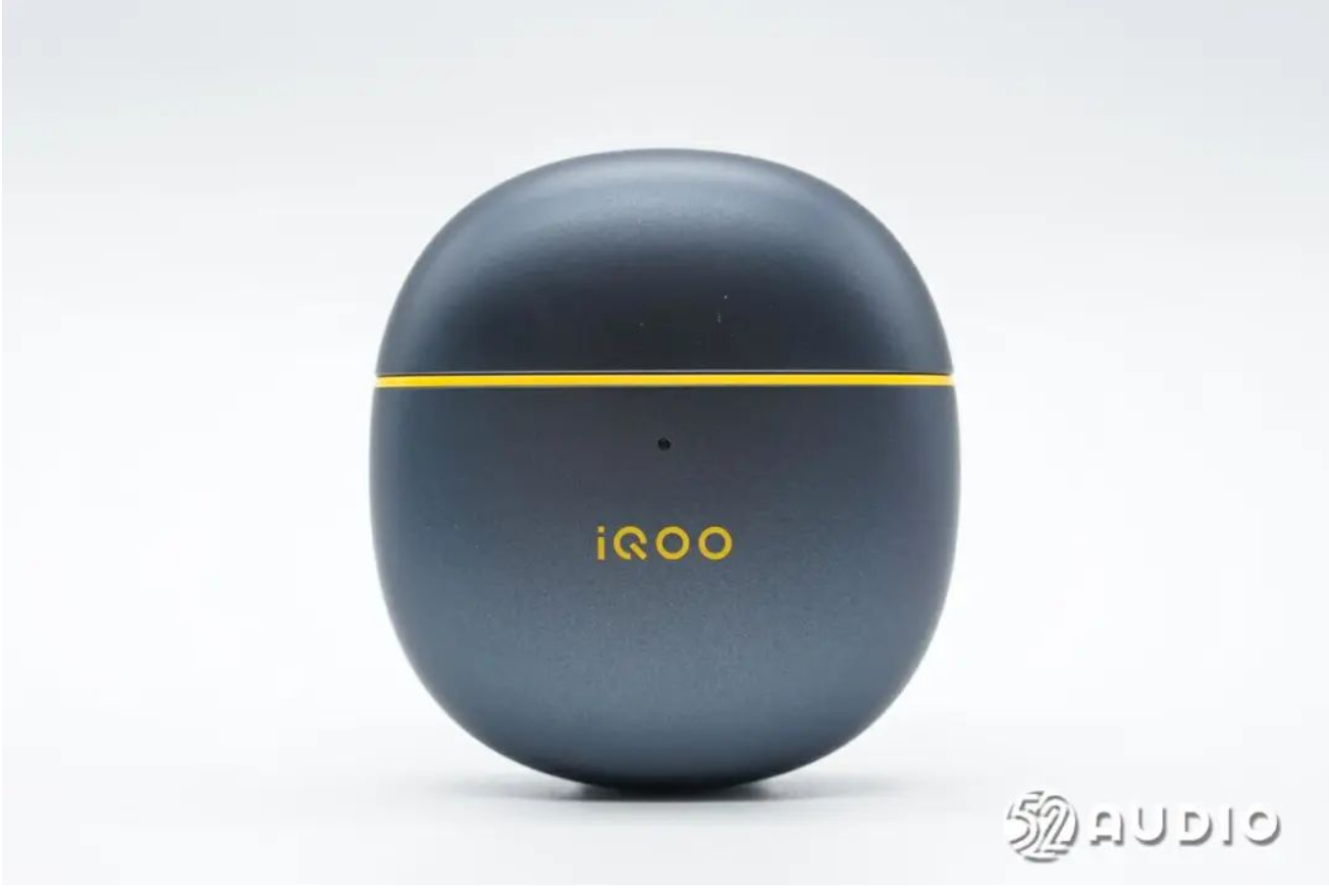

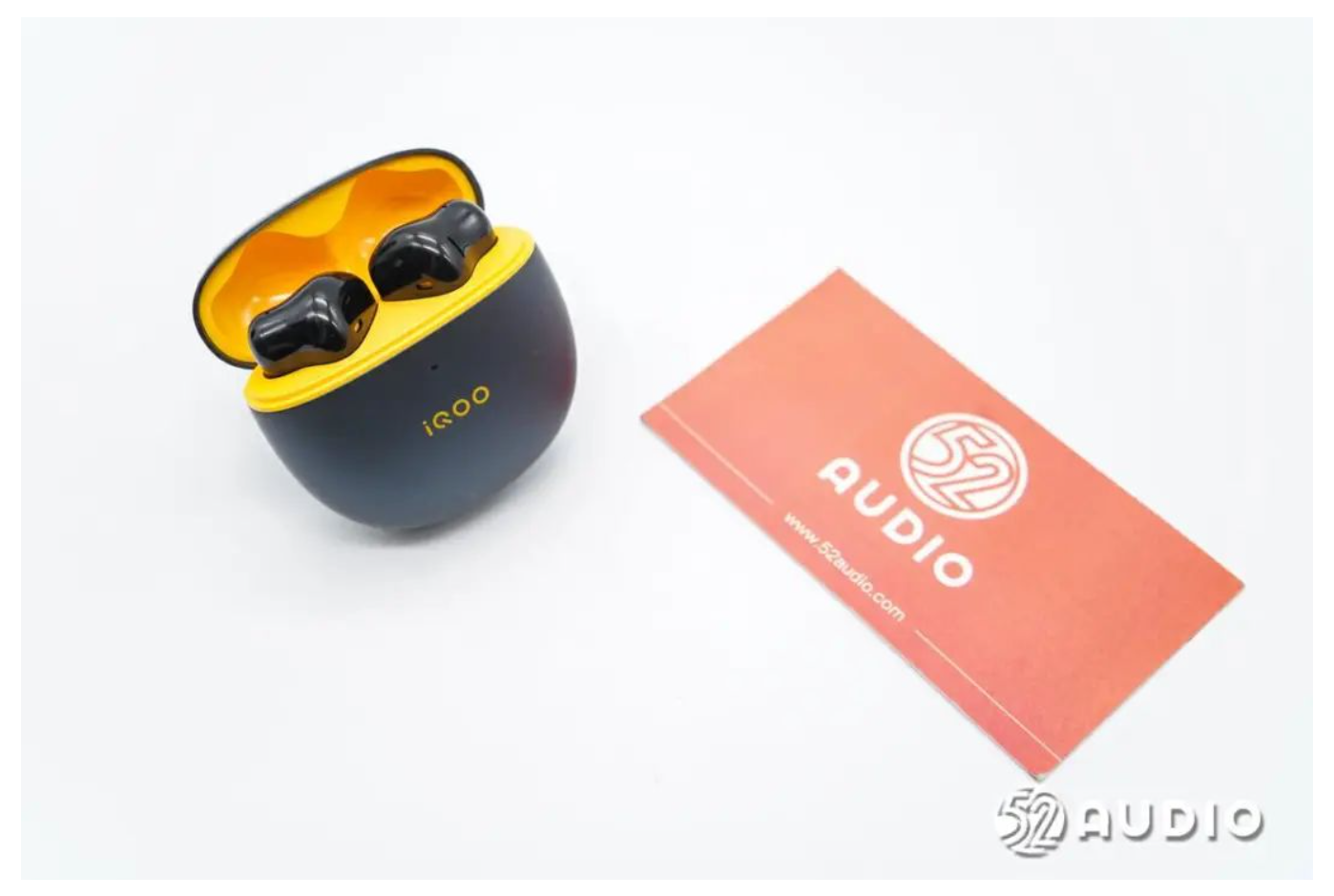

iQOO TWS Air真无线耳机充电盒采用了黑黄撞色设计，环形腰线贯穿前后，观感极具活力。机身通过三层喷涂工艺处理，带来细腻磨砂质感。正面还设计有“iQOO”品牌LOGO和一颗指示灯。


iQOO TWS Air真无线耳机在功能配置方面，搭载了14.2mm超大动圈单元，生物碳纤维复合振膜，更好的动态范围带来更丰富的细节表现；还经由金耳朵专家与电竞发烧友联合调音，提供身临其境的电竞音效；支持的双麦AI通话降噪功能，使游戏开黑始终保持清晰的语音沟通；支持蓝牙5.2，支持游戏低延迟，提供声画同步的流畅体验。

iQOO TWS Air搭配vivo系的手机、平板等产品使用，支持一键闪连功能，不同设备同一账号，耳机开盖自动弹窗连接，无需再次配对；还支持Jovi语音助手、来电播报、消息播报、实时翻译、查找耳机等功能。在续航方面，耳机支持单次4.8h聆听，搭配充电盒最长续航时间25小时。


充电仓部分

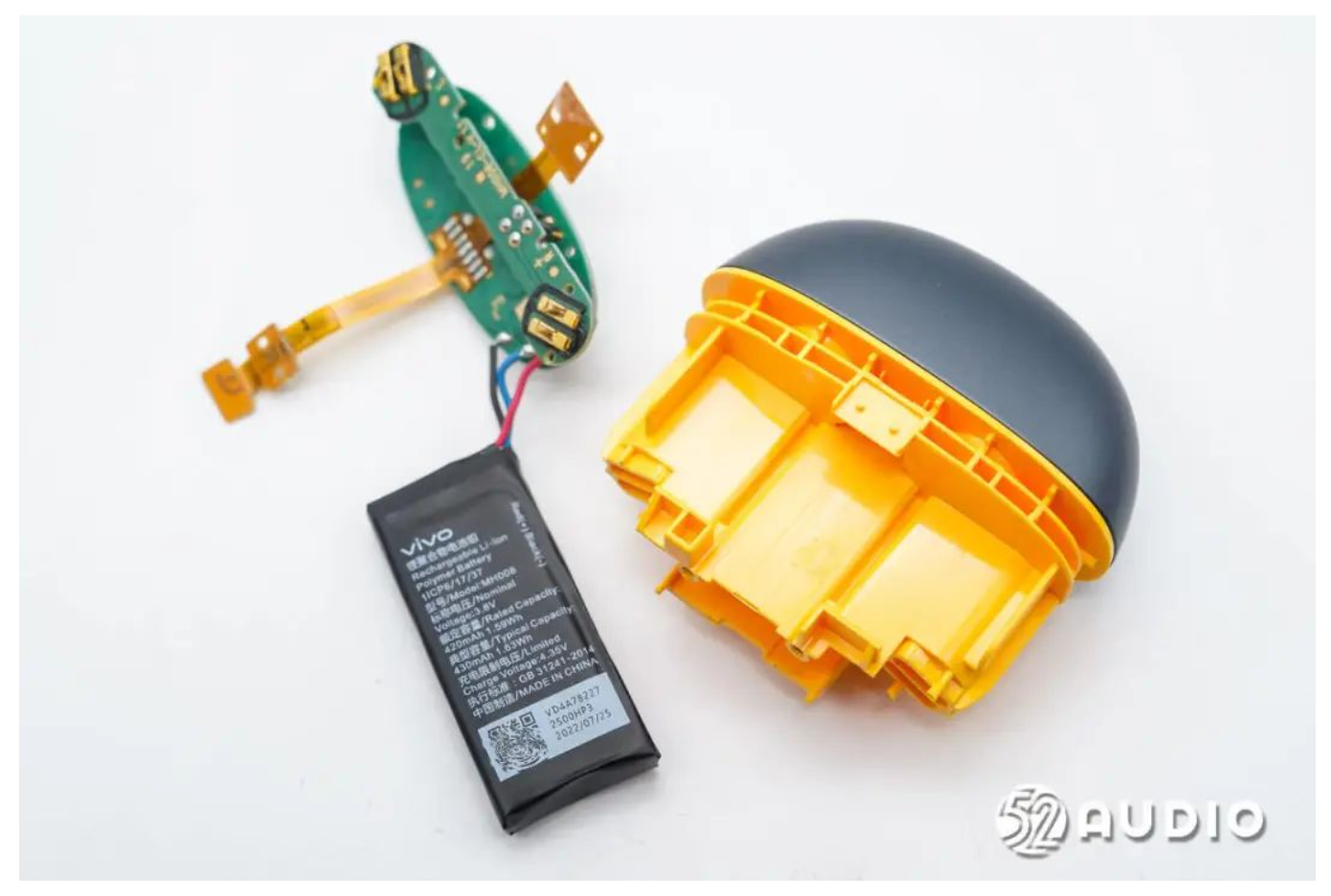

通过拆解充电仓，发现内置了VDL紫建电子420mAh锂电池，Type-C输入端口配备了一颗WillSemi韦尔半导体ESD56241D18 TVS保护管，用于输入过压保护；主板上采用了思远半导体SY8815蓝牙耳机充电仓解决方案负责电池的充放电管理，还采用了Nations国民技术N32G031K8Q7 MCU单片机，用于充电盒的整机控制。

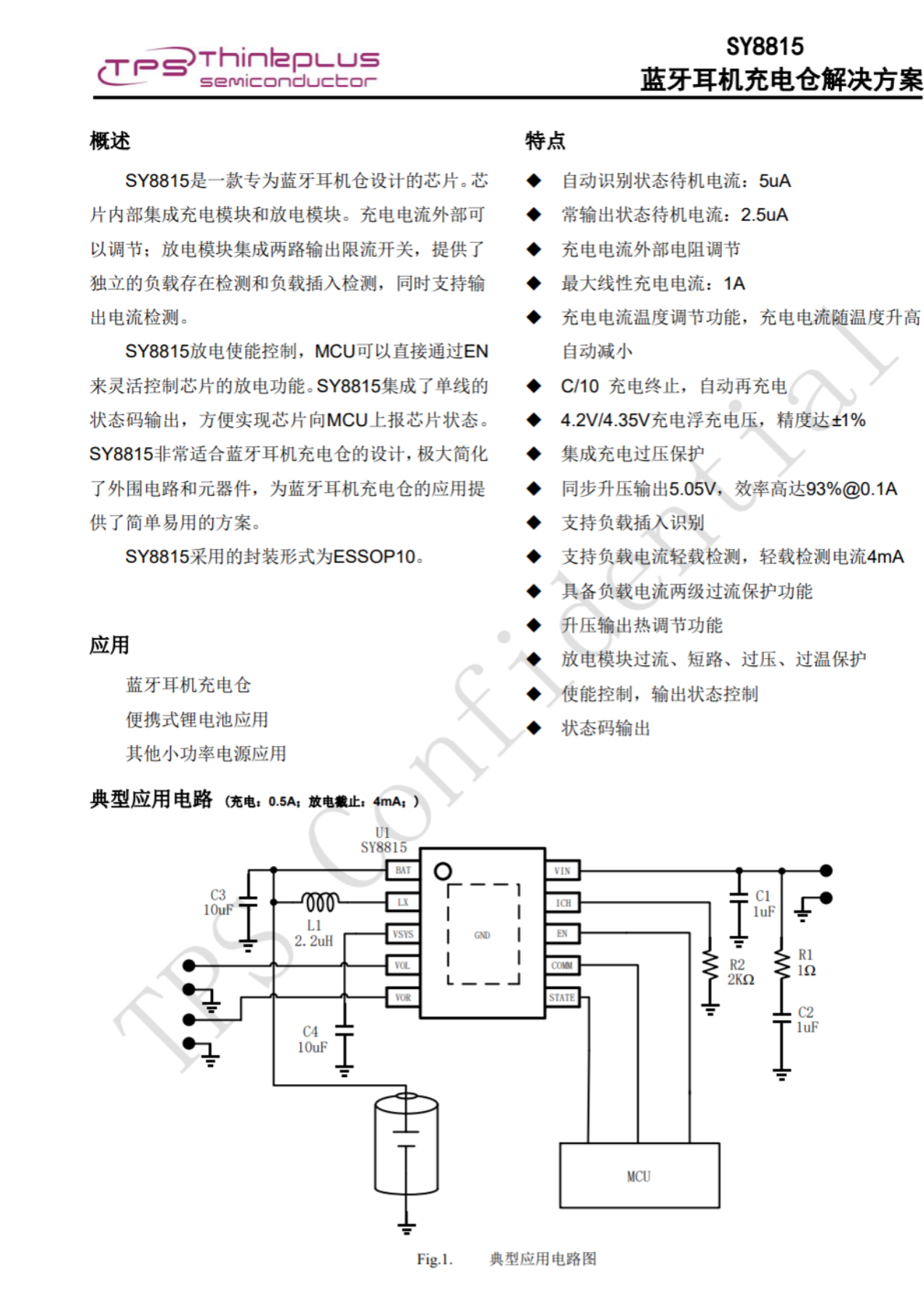

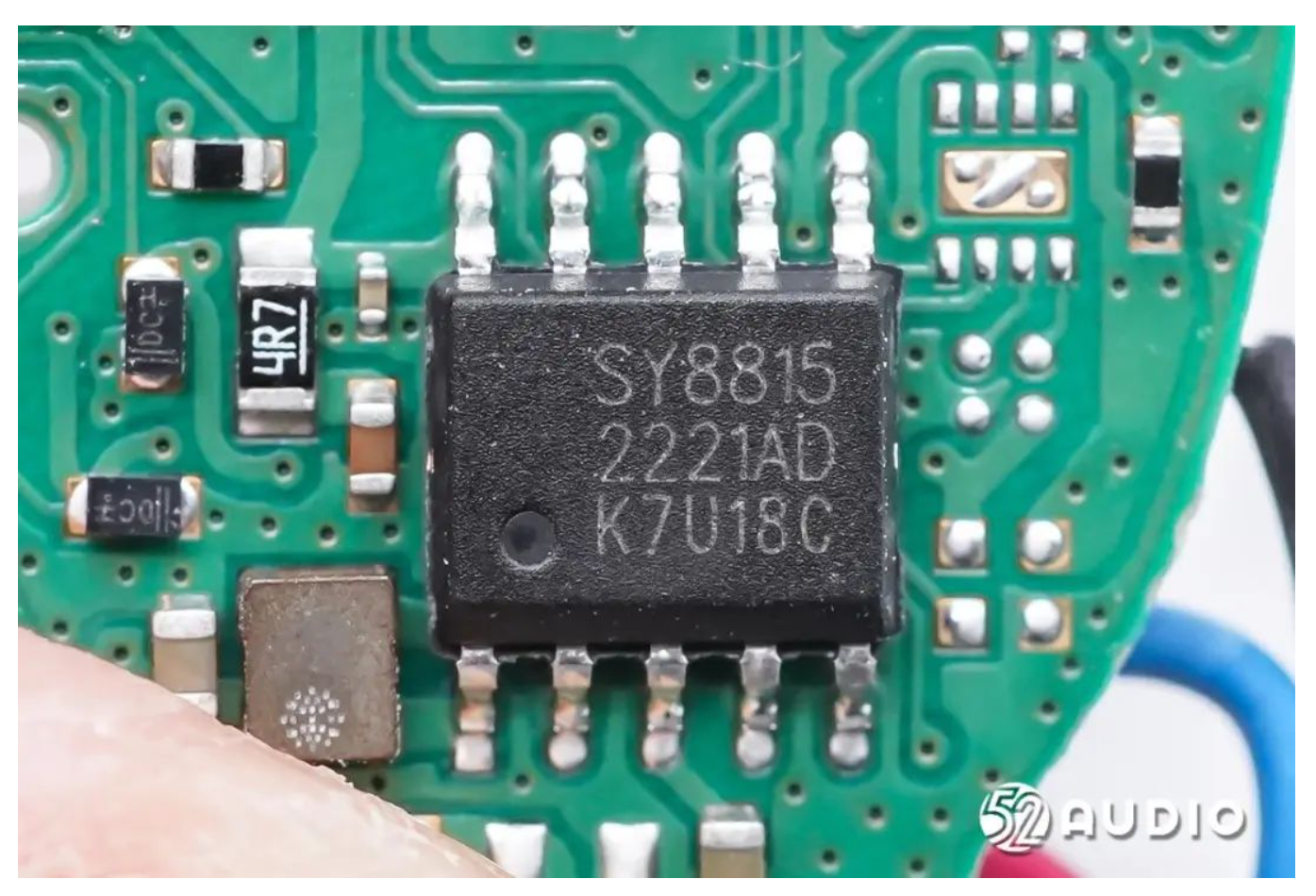

思远半导体SY8815蓝牙耳机充电仓解决方案，专为蓝牙耳机仓设计，内部集成充电模块和放电模块。充电电流外部可以调节；放电模块集成两路输出限流开关，提供了独立的负载存在检测和负载插入检测，同时支持输出电流检测。


SY8815放电使能控制，MCU可以直接通过EN来灵活控制芯片的放电功能。SY8815集成了单线的状态码输出，方便实现芯片向MCU上报芯片状态。SY8815非常适合蓝牙耳机充电仓的设计，极大简化 了外围电路和元器件，为蓝牙耳机充电仓的应用提供了简单易用的方案。

据我爱音频网拆解了解到，目前已有一加、漫步者、倍思、QCY、猛玛、万魔、233621、传音、魔宴、创新科技、小米、OPPO、realme、魅族、百度、网易、JBL、哈曼、联想等国内外知名品牌采用思远半导体的电源管理芯片。


耳机机身部分

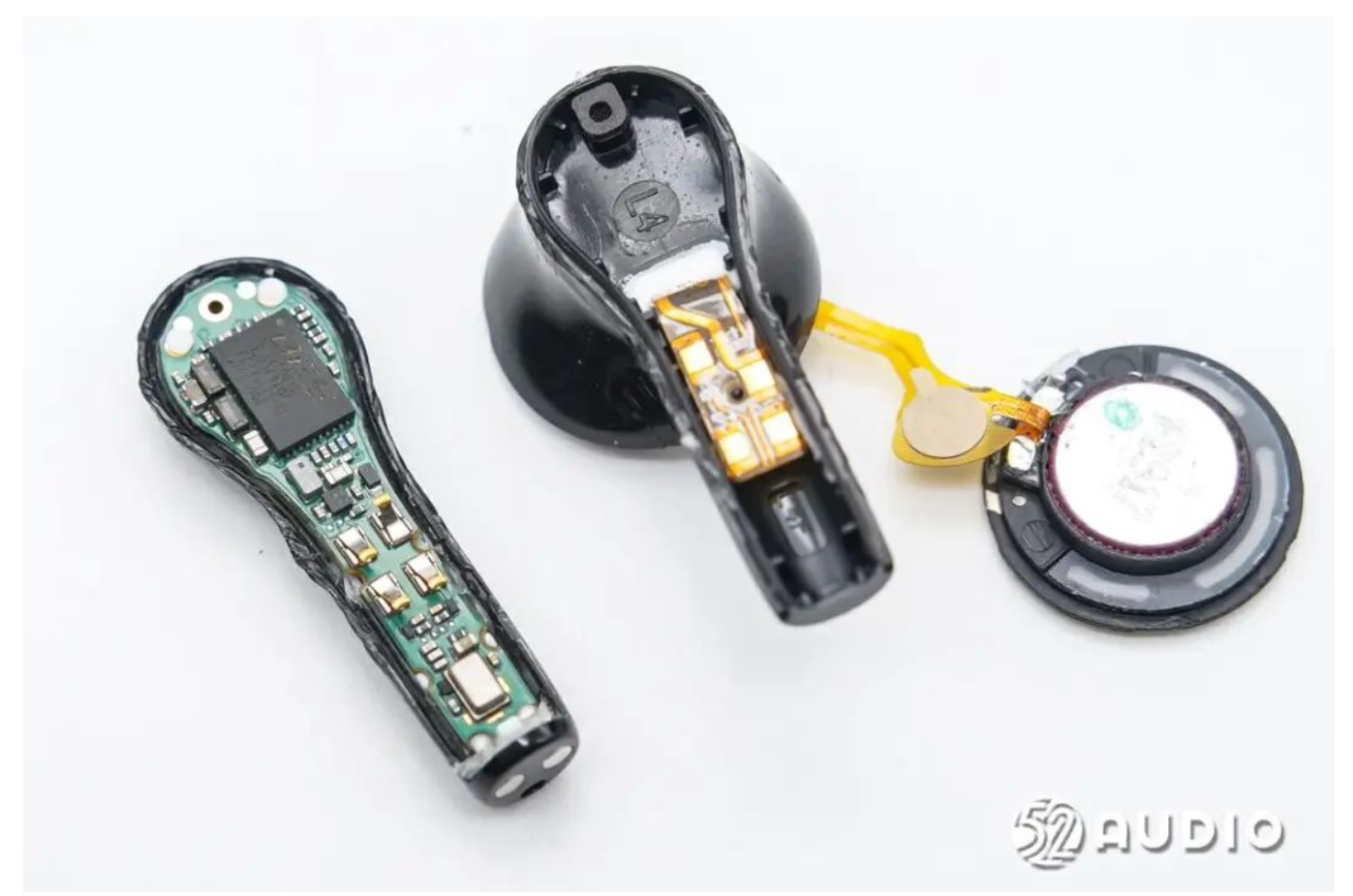

耳机头内部搭载了14.2mm超大动圈单元和27mAh软包扣式电池，排线通过连接器连接到耳机柄内部主板，有效提升了组装生产的便捷性。主板上，搭载了BES恒玄BES2500IU蓝牙音频SoC，iCM创芯微CM1126B-WAC带船运模式二合一单节电池保护IC，思远半导体SY8602线性锂电池充电器，YNITRON海栎创HK01PP低功耗单通道触控芯片，以及两颗敏芯微的MEMS麦克风用于语音通话拾音。

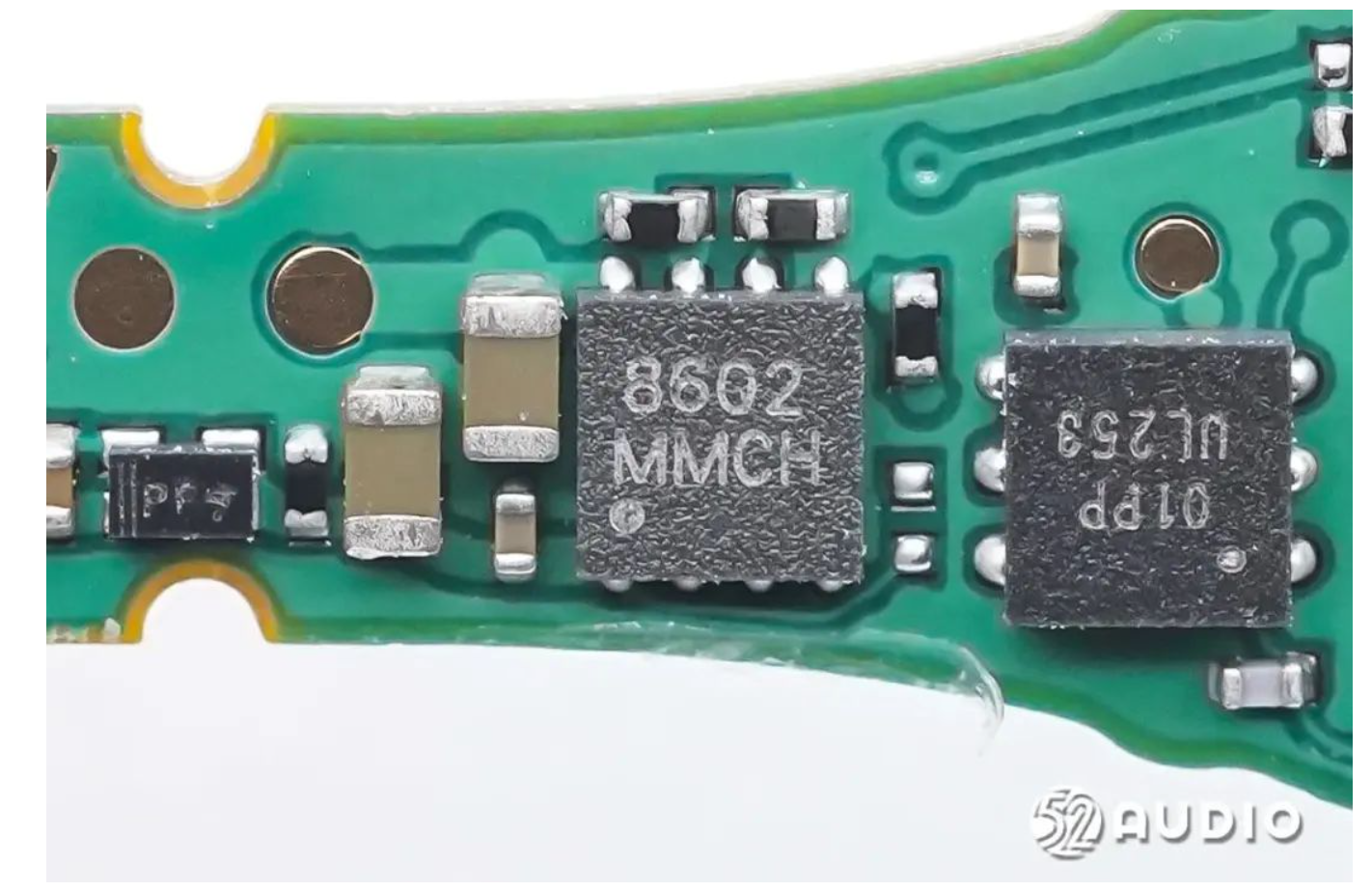

思远半导体SY8602线性锂电池充电器，是一款集成高压输入保护功能，采用恒定电流/电压的单节锂电池线性充电IC，可承受高达28V的输入电压，充电电流10mA~500mA可设定，用于为耳机内置电池充电。

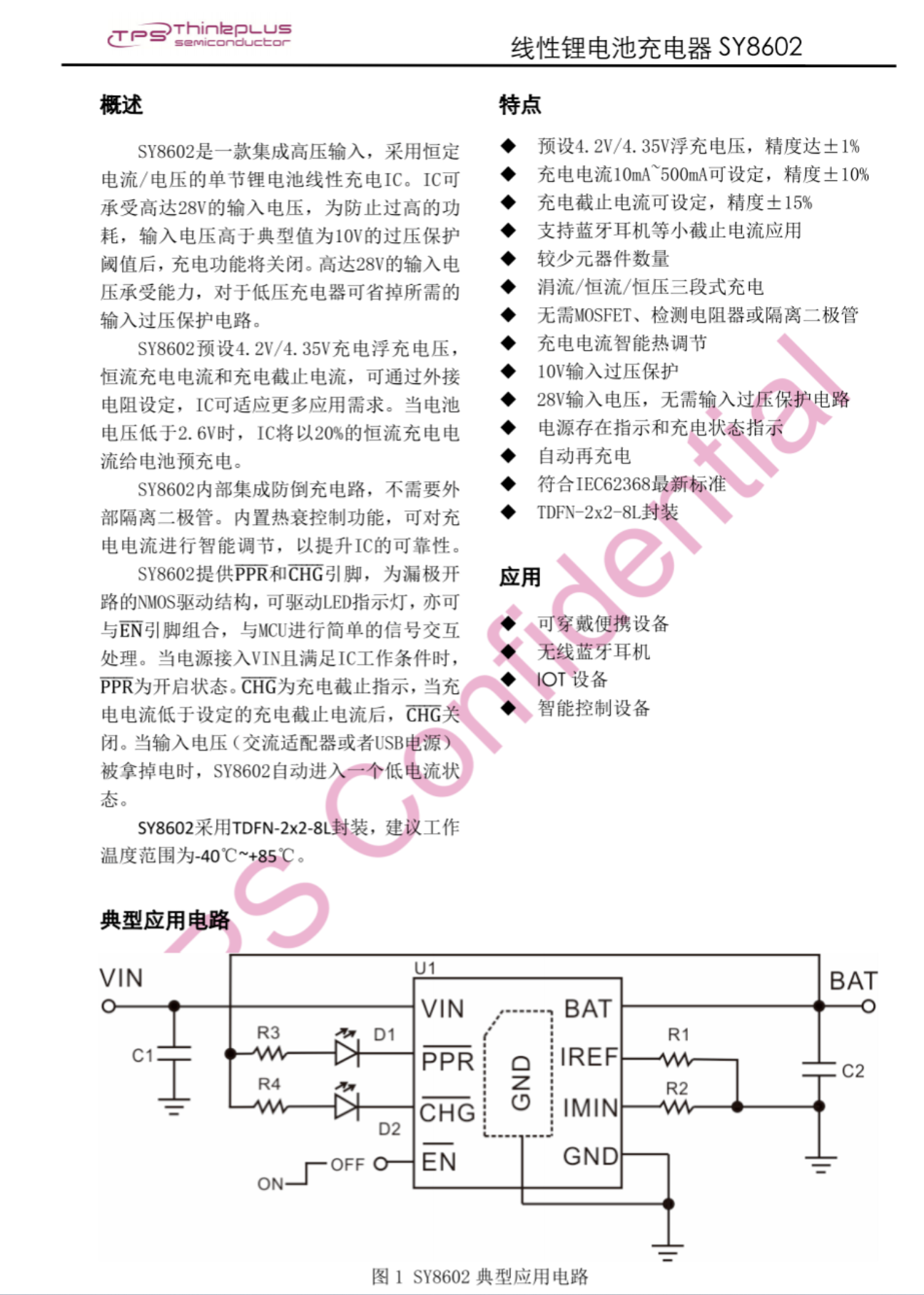

思远半导体SY8602详细资料图。


我爱音频网总结


通过对iQOO TWS air耳机充电仓及机身的拆解，我们发现了思远半导体的SY8815蓝牙耳机充电仓解决方案及SY8602线性锂电池充电器两款内部元件，在保持紧凑的结构的同时，带来了更高效、稳定、安全的充电体验，有效提升了产品竞争力。


深圳市思远半导体有限公司，成立于2011年，是一家开发具有自主知识产权的数模混合信号集成电路设计企业。以“服务、品质、创新、共赢”为核心理念，为客户提供全方位、优质的电池管理系统级芯片解决方案。公司一直专注于电池应用的 POWER+电源管理系统芯片设计， 致力为智能穿戴、泛消费电子、工业、移动储能、 新能源汽车等行业提供领先的电池管理系统级芯片解决方案， 包括移动电源SoC芯片、 TWS耳机电源管理芯片、锂电池充电芯片、电源管理PMIC、无线充电芯片等。

近两年来，思远半导体TWS耳机充电仓SOC芯片市场占有率排名第一，累计出货超过7亿颗，公司累计芯片出货超过20亿颗。客户包括小米、OPPO、一加、realme、传音、魅族、1MORE、百度、网易、漫步者、JBL、哈曼、联想等国内外知名品牌，服务全球数亿消费者。

目前，思远半导体的电源管理芯片不仅应用在TWS耳机上，还广泛应用在挂脖耳机、头戴耳机以及智能穿戴如智能手表、智能手环等项目。思远致力通过提供丰富多样、功能各异的芯片产品，以满足市场的使用需求。
